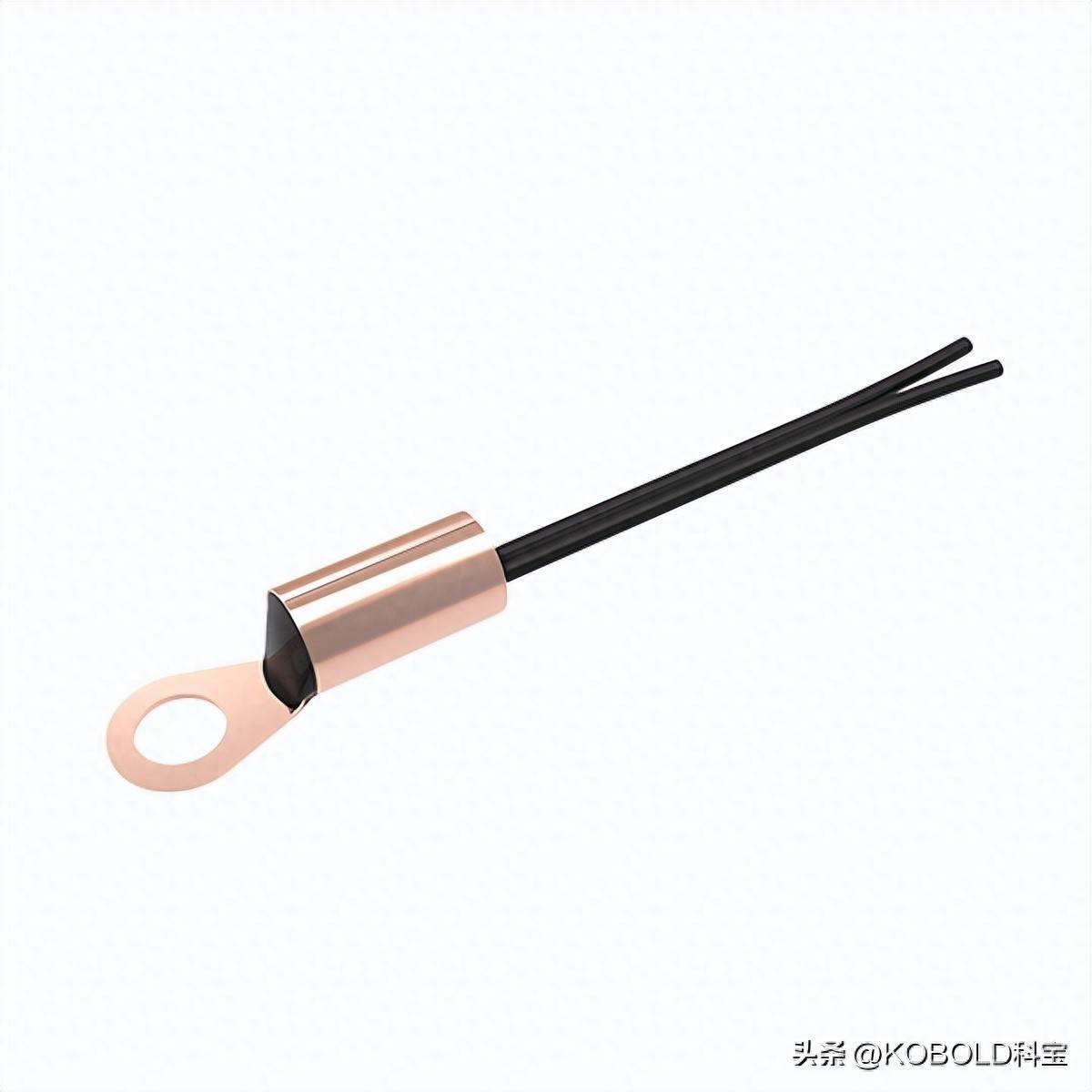

电池内部一般运用贴片式或引线式NTC热敏电阻精准测量温度。其核心原理是通过测定NTC的电阻值微信股票配资，依据电阻值与温度的精确对应关系（R-T表）来推算电池温度。
以下是电池内部NTC温度测量的主要方式、技术细节及关键考量：
核心测量方式：分压电路法
这是极为经典且通用的方法。将NTC热敏电阻与一个精度较高的参考电阻串联，构成一个分压电路。通过测量NTC两端的电压，便能计算出其阻值，进而换算出温度。
计算公式：
NTC阻值：R_ntc = R_ref (V_out) / (Vcc - V_out)
温度值：根据算出的R_ntc，查阅该型号NTC专用的《电阻-温度对照表（R-T表）》获取对应温度。
集成方案：专用电池管理芯片（BMS IC）
在现代电池组（特别是锂离子电池）中，通常会使用电池管理系统芯片。这些芯片内部已集成一个或多个高精度ADC和恒流源，专门用于连接NTC：
恒流源法：芯片提供一个微小且恒定的电流流过NTC，直接测量其两端电压。因为R = V / I（I恒定），所以电压直接反映了电阻值，简化了计算。
内部查表与数字输出：很多高级BMS芯片的固件中已预存了常见NTC型号的R-T表，能自动将测量值转换为温度数字，通过I2C、SPI等通信接口直接输出给主控制器。
安装位置与固定方式
测量的准确性在很大程度上依赖于NTC与电池本体的热接触质量：
关键测温点：
电芯表面中心：最能代表电芯核心温度。
电极附近：可能检测到充放电过程中的热点。
固定方式：
高导热胶带/胶粘：最常见方式，确保紧密接触。
金属夹片或弹片：与电芯表面压紧，需配合导热硅脂。
埋入式设计（圆柱电池）：部分大型电池会在设计时预留测温孔，将微型NTC插入。
设计与应用中的关键考量
NTC选型：
标称电阻：常用的是10kΩ（如25°C时阻值为10kΩ的型号）。
B值：决定电阻-温度曲线的斜率，需根据工作温度范围选择。
精度：通常为±1%或±5%，高精度应用需选择±1%或更高。
尺寸：越小，热响应越快，但机械强度越低。
电气安全与抗干扰：
隔离与滤波：为防止电池高压串扰，测量电路需做电气隔离（如使用隔离运放、光耦）和RC滤波。
自热效应：必须控制流过NTC的电流足够小（通常
校准与补偿：
系统级校准：由于NTC本身有公差，在高精度应用中，整个系统（包括ADC、参考电阻）需要在恒温箱中进行一点或多点温度校准，以修正误差。
软件算法：可使用Steinhart-Hart方程等更精确的模型进行软件计算，比查表法更灵活。
总结与对比
测量方案 优点 缺点 适用场景
分压电路+MCU ADC 成本低，电路简单，灵活 精度受ADC和参考电压影响，需MCU查表计算 低成本电池包、DIY项目
专用BMS芯片 集成度高，精度好，直接数字输出，带保护功能 成本较高，型号绑定 商业锂离子电池组、电动汽车、储能系统
核心建议：
对于严谨的电池产品设计，强烈推荐采用集成NTC测量通道的专用BMS芯片方案。它不仅简化设计微信股票配资，还能提供过温保护、电量均衡等关键功能。
